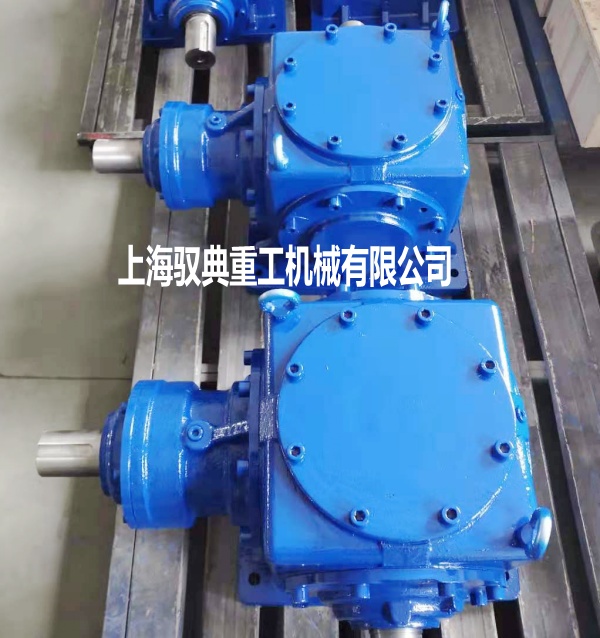

T20齒輪轉向箱軸輸入形式有很多，其中T型、直角、90度是比較常用的，那這些換向器尺寸也是經常用到的，今天齒輪轉向箱生產廠家馭典重工就來給您介紹一下。
T20在T系列中，屬于是比較大的型號了，比它更大的只有T25了，雖然是比較大的，但是在一些大型設備中，還是經常見到他們的身影。

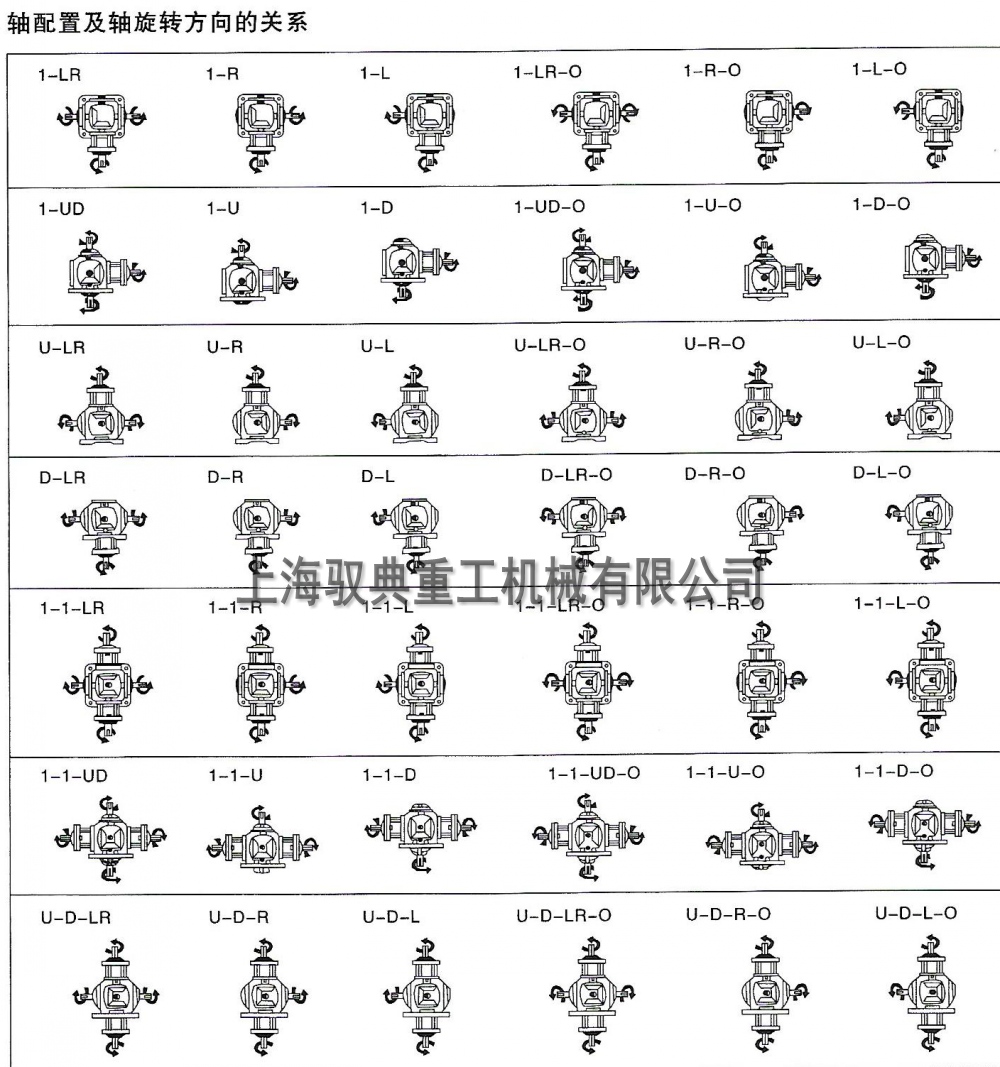

我們先來看一下T20齒輪轉向箱的軸配置及旋轉方向，見下圖：
通過以上圖片，我們可以看到，1-LR屬于T型輸出形式，1-L、1-R，屬于是90度轉向，也可以成為直角轉向器，或直角換向器等，這些都是比較常用的，那還有其他形式，也會用到，這些都是標準產品，具體根據自己的實際需要選型即可。

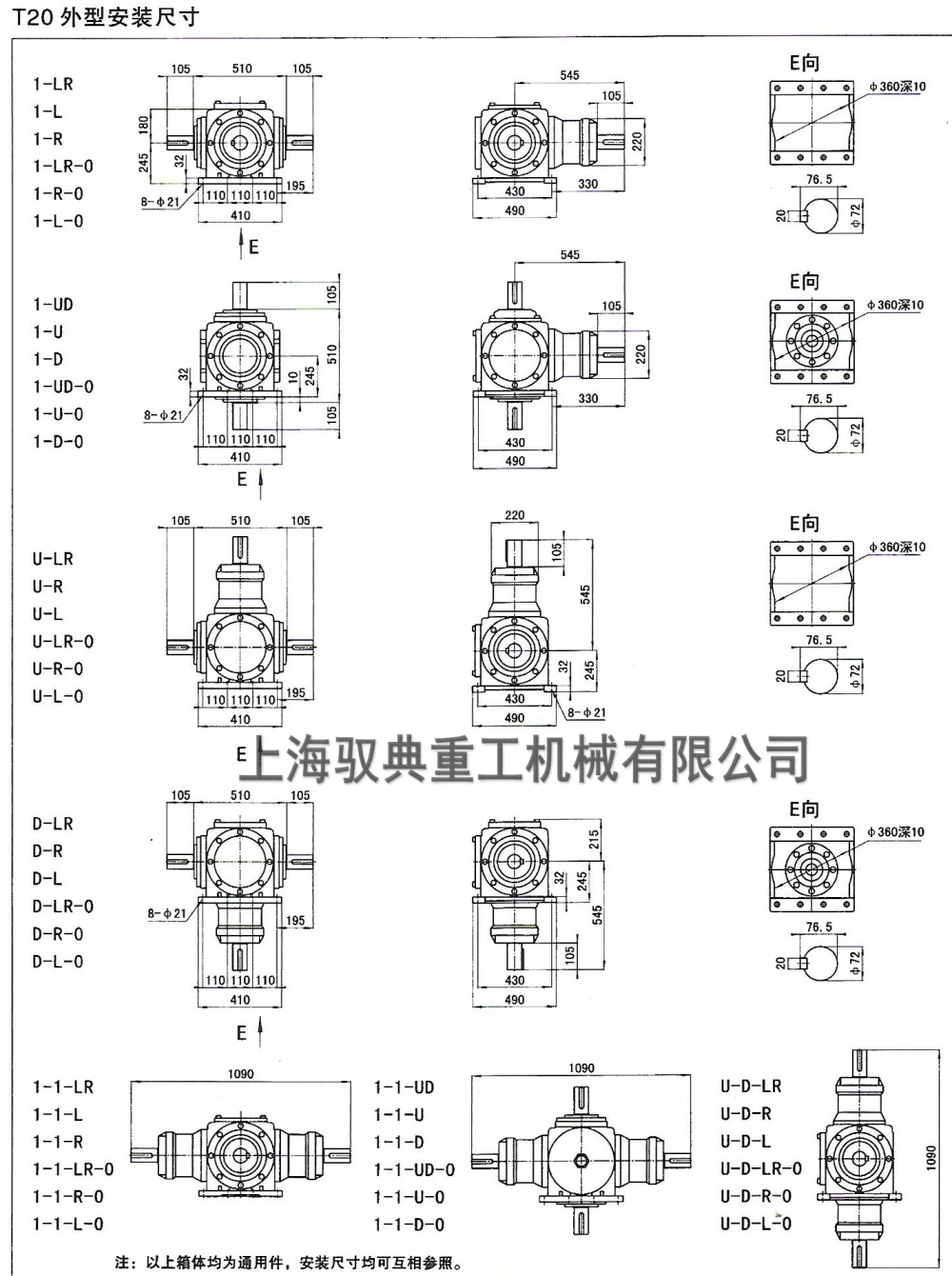

再來附上T20的尺寸圖，大家可以結合上面的軸配置圖片來看：
以上就是我們給您介紹的T20齒輪轉向箱，T型直角90度換向器尺寸了，如果您需要三維圖尺寸或者其他不明白的，歡迎聯系上海馭典重工。
