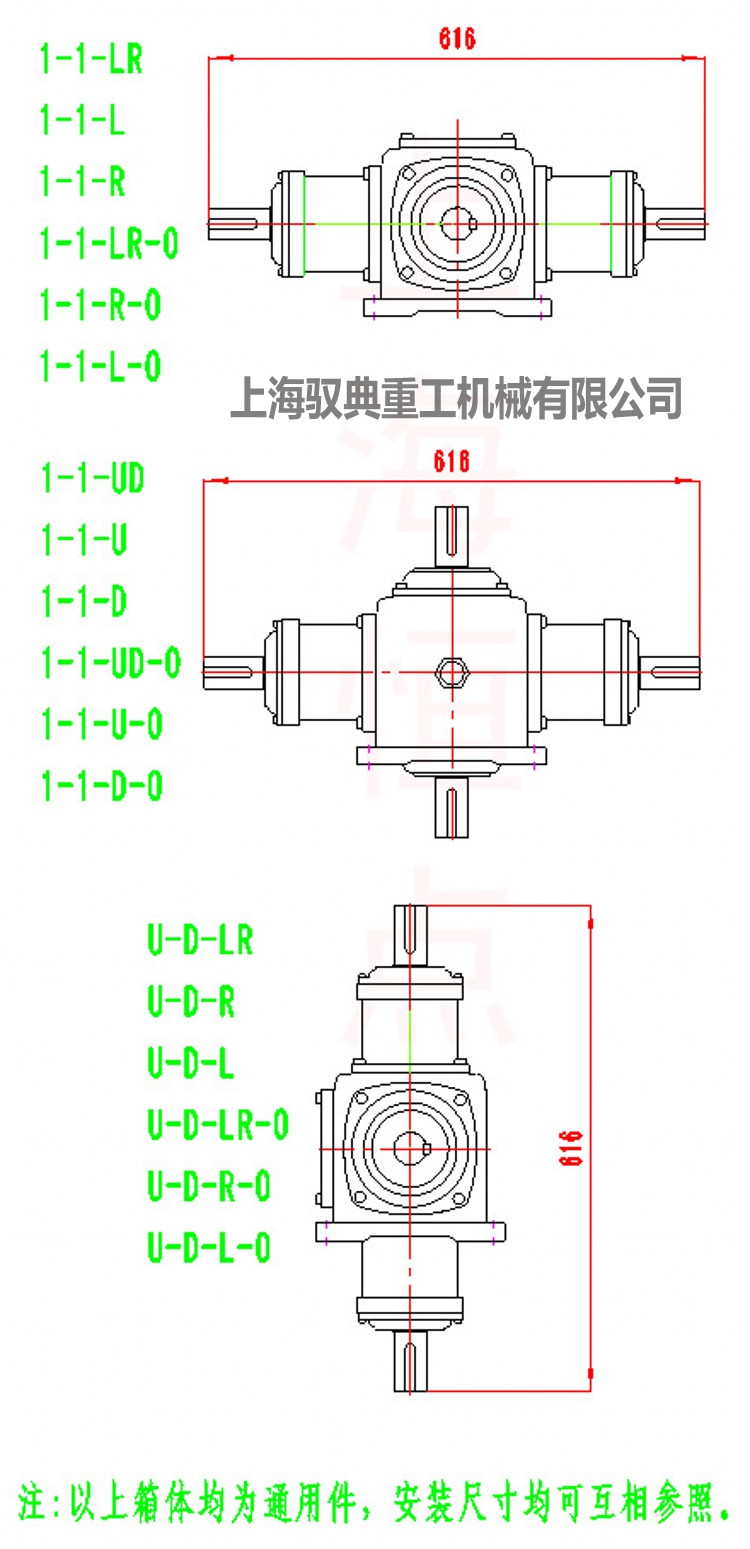

今天上海馭典重工為您帶來的是傘齒輪換向器T8雙輸入雙輸出十字轉向箱外型尺寸圖，十字轉向箱是畢竟經典的款式之一了，因為俯視似十字形，因而得名，也是很常用的型號之一。
十字轉向箱包含的軸配置形式比較多，如：1-1-LR,1-1-L,1-1-R,1-1-LR-O,1-1-R-O,1-1-L-O,1-1-UD,1-1-U,1-1-D,1-1-UD-O,1-1-U-O,1-1-D-O,U-D-LR,U-D-R,U-D-L,U-D-LR-O,U-D-R-O,U-D-L-O都可以成為是十字轉向箱，上面的型號-O與沒有-0的其實外形是一樣的，只是軸旋轉方向不一樣。
一般常規來說，行業內默認用帶脖子的一端作為輸入軸來計算速比，但是如果您只是用來轉向使用，不需要減速時，用哪個軸作為輸入，都沒有關系，靈活使用就可以了，因為1:1的內部尺寸是一樣大的。如果選擇傘齒輪換向器T8雙輸入雙輸出十字轉向箱用來減速，提前設計好用那根軸作為輸入軸了，因為要考慮到扭矩是否足夠以及電機的選擇。
T8適合用于1:1,1.5:1,2:1,2.5:1,3:1,4:1的減速比，也可以做增速2:1。
以上就是馭典重工為您介紹的傘齒輪換向器T8雙輸入雙輸出十字轉向箱外型尺寸圖了，如果您需要三維圖和CAD圖也可以聯系我們。
